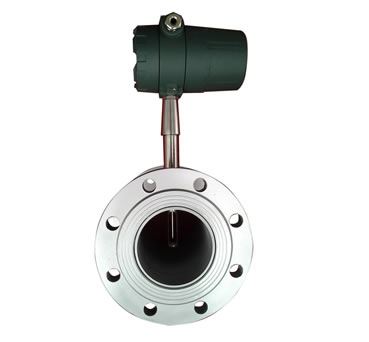

一、 概述

熱式氣體質量流量計是利用熱傳導原理測流量的儀表。該儀表采用恒溫差法對氣體質量流量進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。傳感器部分由兩個基準級鉑電阻溫度傳感器組成。采用橋式環路，一個傳感器測量流量溫度，另一個傳感器維持高于流體溫度的恒溫差，可以在高溫和高壓條件下進行流量測量。熱式氣體質量流量計具有如下技術優勢：●真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確?？傻玫綒怏w的質量流量或者標準體積流量。●寬量程比，可測量流速高至100Nm/s底至0.5Nm/s的氣體，可以用于氣體檢漏。●抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。●安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（請參見安全注意事項）●數字化設計。整體數字化電路測量，測量準確、維修方便?！癫捎?span style=";padding: 0px">RS-485通訊，或HART通訊，可以實現工廠自動化、集成化。

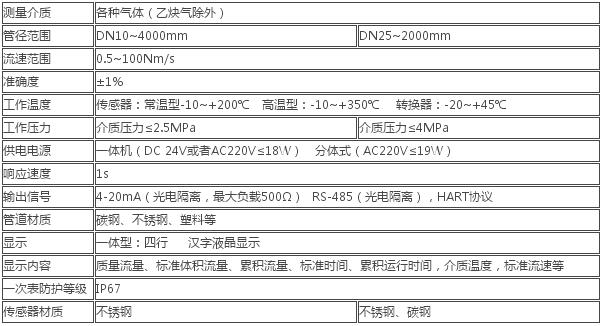

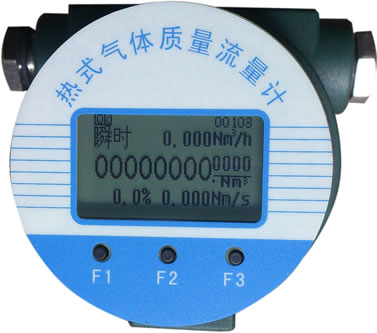

二、技術參數

三、工作原理

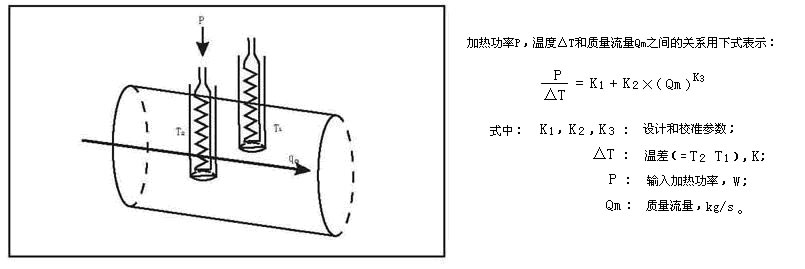

 LJR熱式氣體質量流量計的傳感器部分由二個精密鉑熱電阻組成(見圖一所示)。該電阻封裝在不銹鋼管內，與流體介質不直接接觸，但有良好的傳熱性能。其中一根較短的為介質溫度傳感元件；另一根為加熱元件。當氣體流過加熱元件時．將熱量帶走．帶走的的熱量與流體的流速和流體的密度成正比。    流量計由兩個溫度傳感器組成(見圖二)。    一定量的加熱功率P施加至其中一個傳感器上．使其溫度升高至被測值T2。另一個傳感器測量氣體溫度T1。根據被加熱器傳感器和氣體的溫差(△T2T1)和所加熱功率P就可以確定氣體的質量流量。

這被稱為金氏定律。K1和K2取決于傳感器的幾何尺寸和氣體特性，如熱導率、粘度和比熱容。K3與雷諾數有關。

這些系數的數值是流量計和氣體所特有的，因此ITMF流量計必須根據所要測量的氣體進行校準。在實際應用中，測量氣體質量流量的方法有兩種：恒定功率法或恒定溫差法。

為了保持Ts與Ta之間固定的溫差，電路必須向加熱元件提供更多的功率。電路中輸出功率的大小，直接與流體的質量流量有關，通過測量電路的輸出功率可得到對應的質量流量。由于加熱元件上的熱量主要是由氣體分子流動帶走的，而不是熱傳導的作用。所以這種流量計在一定工況范圍內幾乎與流體的成份無關。

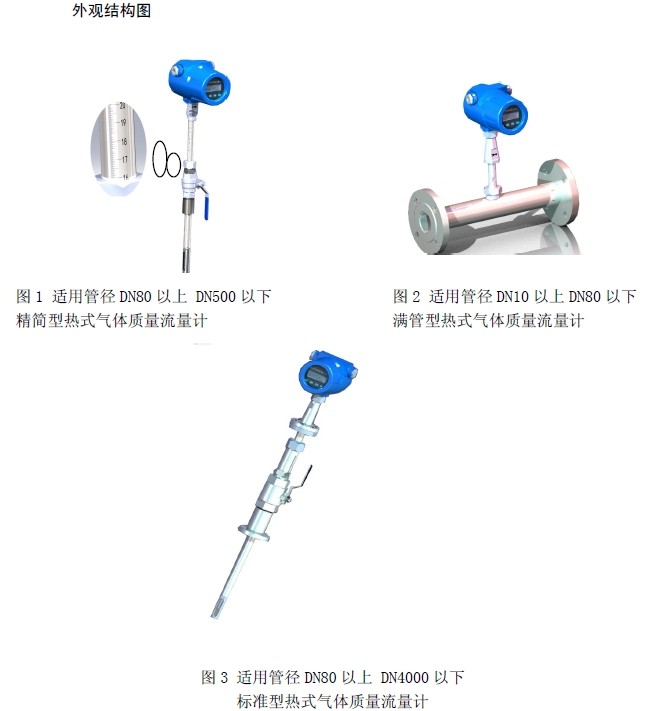

四、外形尺寸

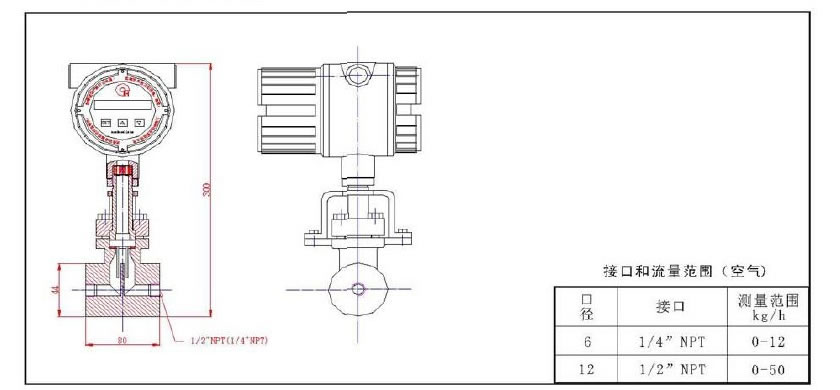

1、小口徑熱式質量流量計尺寸

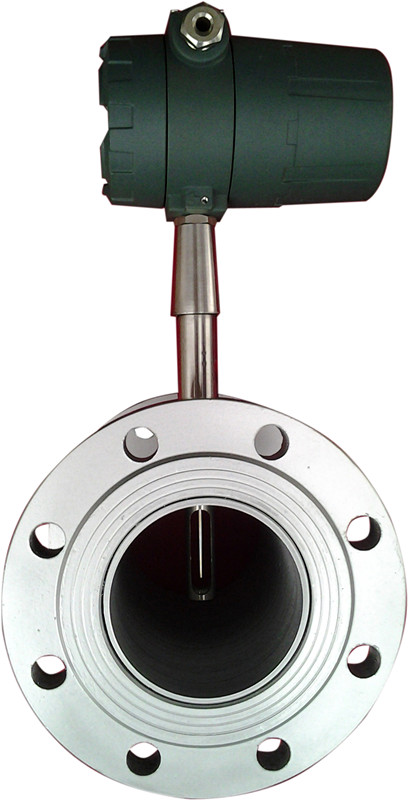

2、管道式熱式質量流量計尺寸

3、管道式熱式質量流量計配對法蘭尺寸

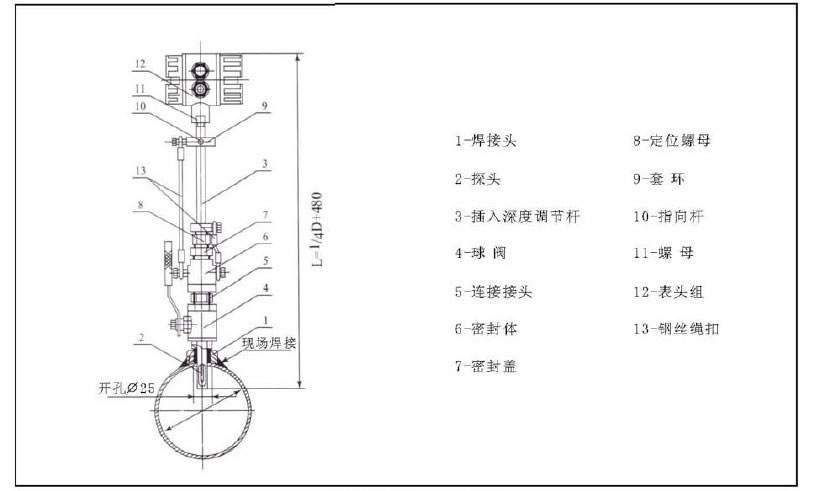

4、插入式熱式質量流量計尺寸

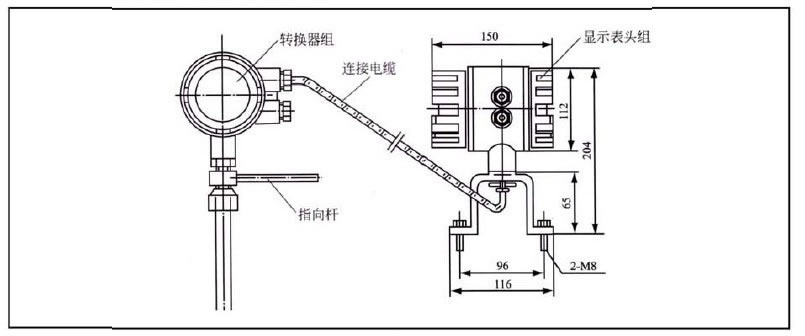

5、熱式質量流量計分離尺寸

五、安裝的一般要求

1、儀表安裝要求上游有15D(管道內徑)的直管段，下游有5D的直管段。

2、當前直管不能滿足時可以在上游加裝整流器，整流器與儀表間有3D的直管段。

3、儀表安裝處的管道內壁應光滑清潔，無明顯凹痕。積垢和起皮等缺陷。流量調節閥應裝在流量計的下游。

4、儀表安裝處應遠離熱源。

5、儀表水平或垂直安裝均可。

6、對不滿足直管段的大管道{含矩形管道)，可以用速度面積法校正。

7、小口徑φ6．φ12無直管要求。

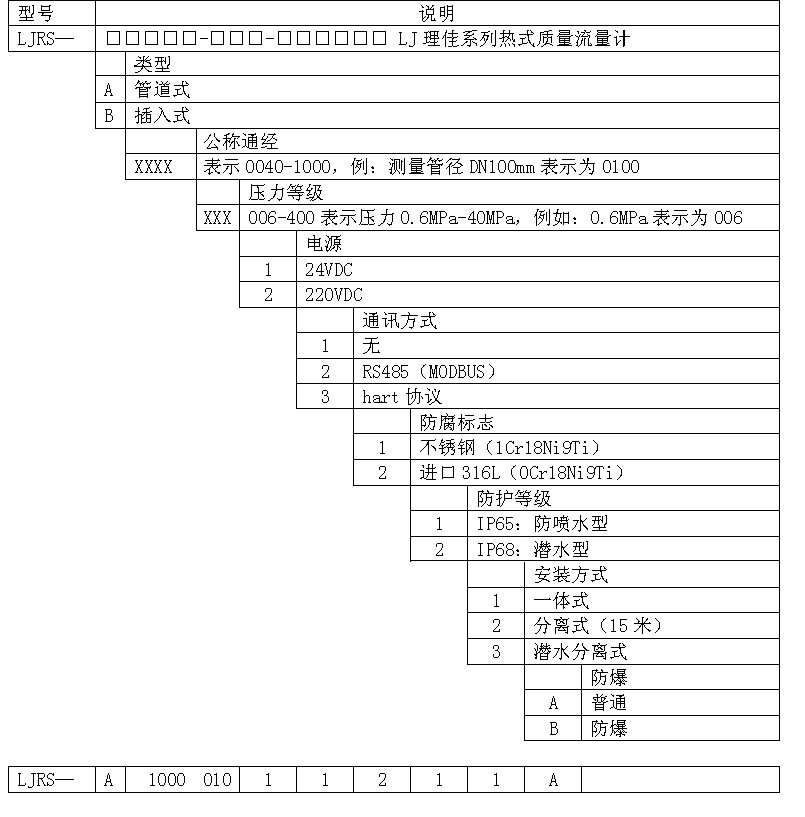

六、選型表
