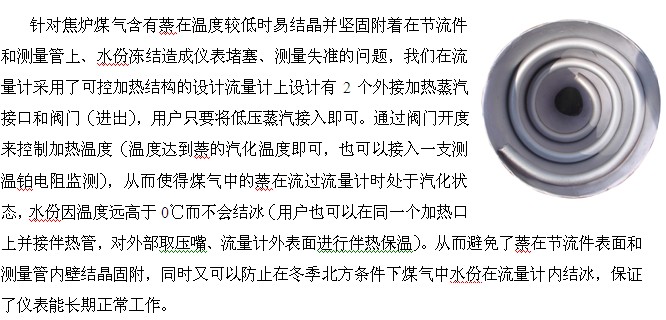

LJ系列V錐式(V形錐，內錐式，錐形)流量計是一種新型差壓式流量傳感器。它采用獨特的中心流線形節流結構設計，巧妙地解決了長直管段整流的問題。中心懸掛的流線型錐體能重塑流速曲線，在緊靠錐體上游和下游較窄的區域內(前0～3D、后0～1D)，將流速不規則的流體直接整流成理想流體，獲得很高的測量精度和重復性，不需要直管段整流，正常情況下量程比為10：1，選擇合適的參數可以做到30：1。在同樣的β值下，V錐式流量計永久壓力損失約為孔板的1/5—1/10，可大大降低運行能耗。V錐式流量計另一大特點是自吹掃式結構設計，無滯留死區。介質流過錐體時會加速，不斷沖刷正壓取壓孔、錐體外壁、錐體附近管壁，而負壓取壓孔則被一小段不流動介質所隔離，臟污雜質進不去。因此V錐式流量計可用于各種含雜質、易結晶的臟污介質，如焦?fàn)t煤氣、高爐煤氣等長期使用不易堵?？捎糜谡扯雀?、含雜質、易結垢的特殊臟污介質，如渣油、原油、回?zé)捰?、水煤漿、苯、液態硫磺等。廣泛應用于石油、化工、輕工、鋼鐵、紡織、食品、環保、能源等行業。

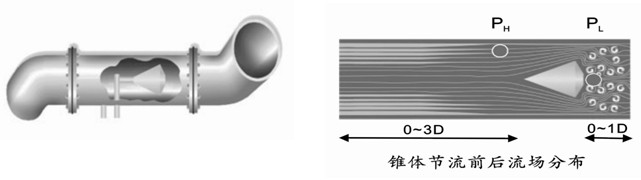

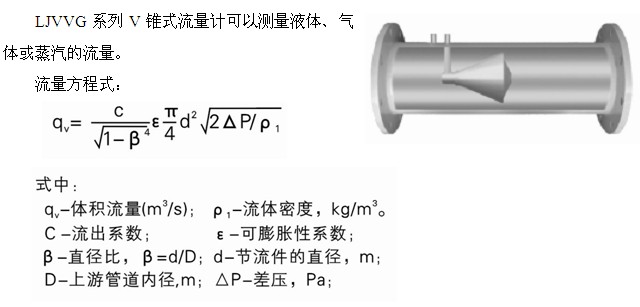

當介質以一定的速度迎著錐尖方向流過時，由于錐體的節流作用，會使錐體下游立即形成低壓區，通過錐體上游管壁取高壓PH，管壁與錐體尾部連通的空心管取低壓PL，送到差壓變送器，可測出差壓值△P。根據伯努利方程，可計算出流體的流速，再乘以管道截面積 S 和儀表系數 K ，就可計算出體積流量qV 。

無直管段要求
 LJVVG系列V錐流量計采用獨特的中心流線形節流結構設計，中心懸掛的流線形錐體能重塑流速曲線，在緊靠錐體上游和下游較窄的區域內（前 0~3D 、后 0 ~ 1D) ，將流速不規

則的流體直接整流成理想流體，獲得很高的測量精度和重復性，不需要直管段整流。

? 精度高，復性好
LJVVG系列V錐流量計正壓孔取在錐體上游的管壁上，取壓位置選在理想流體的

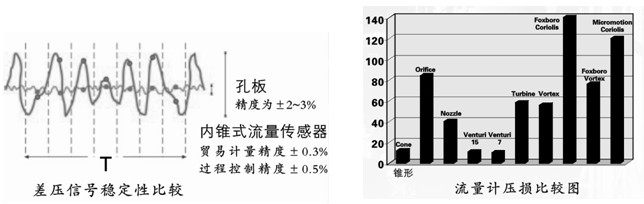

等速區域，符合伯努利定理，正壓信號穩定，負壓孔位于錐體尾部中心，正好落在下游壓力最小的區域。由于錐體中心對稱的結構，使得負壓信號波動很小，輸出差壓信號非常穩定，傳感器精度優于讀數的士 0.5 % ，重復性為士 0.1 % ，貿易計量型精度高達士 0.3 ％。（選擇合適的量程范圍）

? 量程比寬，壓損低
 LJVVG系列V錐流量計正常情況下量程比為 10 : 1 ，選擇合適的參數可以做到 30：1。在同樣的β值下，內錐形流量傳感器永久壓力損失約為孔板的 1 / 5 一 1 / 10 ，可大大降低運行能耗。
? 刻度差壓值大
 LJVVG系列V錐流量計刻度差壓大，并可靈活選擇。在電廠測風、鋼廠測煤氣等

長期穩定性好

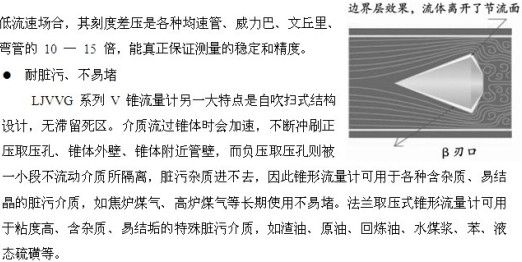

V錐流量計獨特的流線形錐體節流時具有“流線體邊界層效應”，使臟污流體不會磨損節流緣，其β值可保證長期不變，整個儀表無可動部件，因此無需重復標定，具有長期

穩定性。
? 可側高溫高壓介質
V錐流量計與孔板等節流裝置一樣，工作溫度壓力取決于管道和法蘭的材料和等級，工作溫度可達 850 ℃ ，壓力 42.0MPa 。

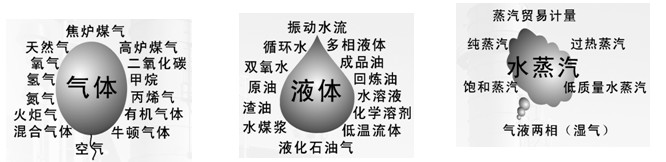

? 可側復雜工況介質
由于特殊的節流體構造，V錐流量計可測氣液兩相介質（如濕氣）、多相水流、振動水流、電磁干擾介質、各種混合氣體等。

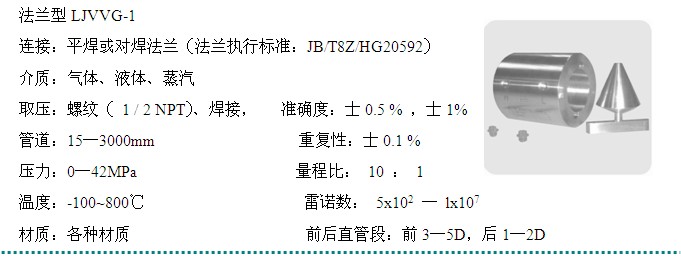

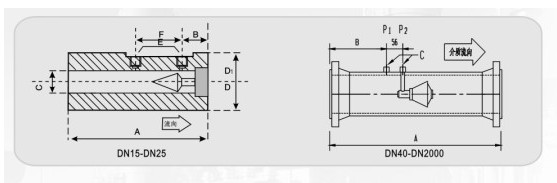

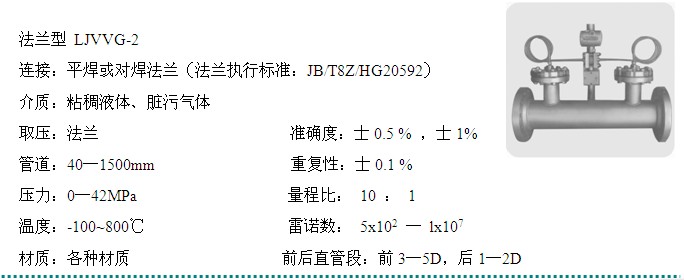

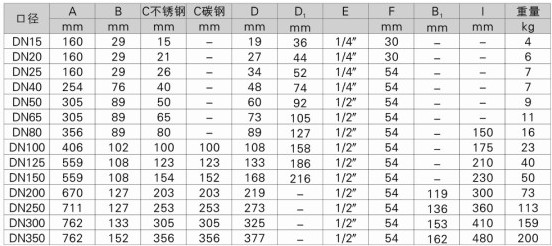

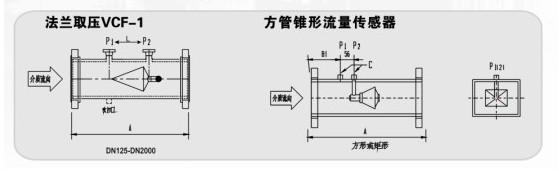

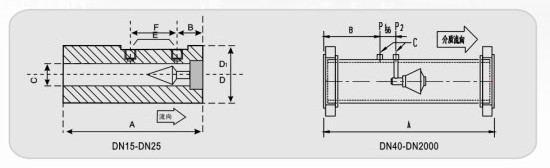

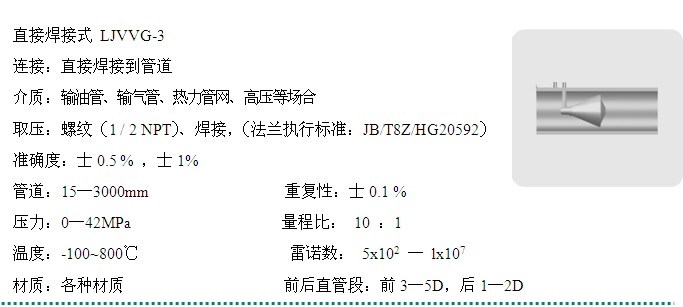

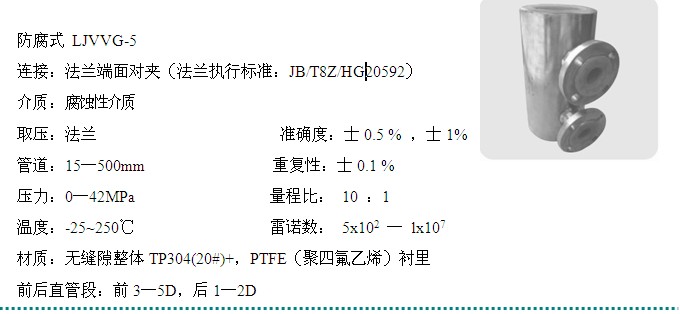

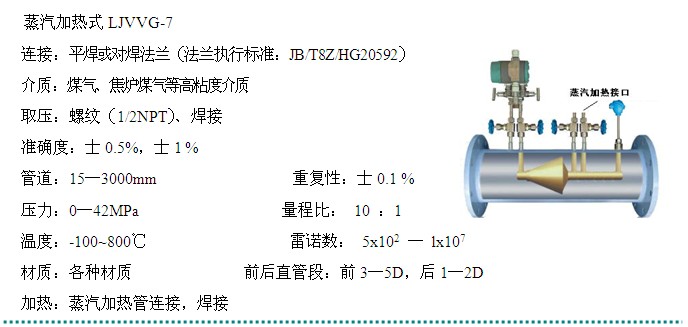

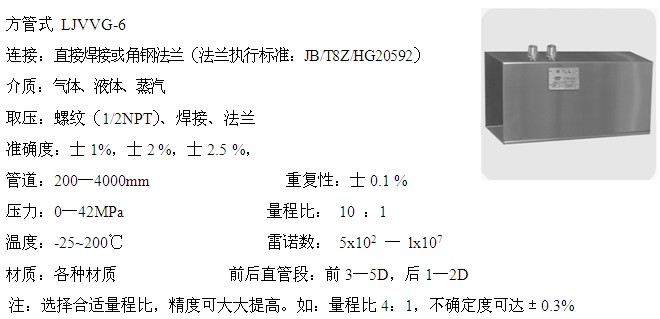

1 、低壓型（ PN2.5 以下） LJVVG-1、LJVVG-3 、LJVVG-4、LJVVG-5

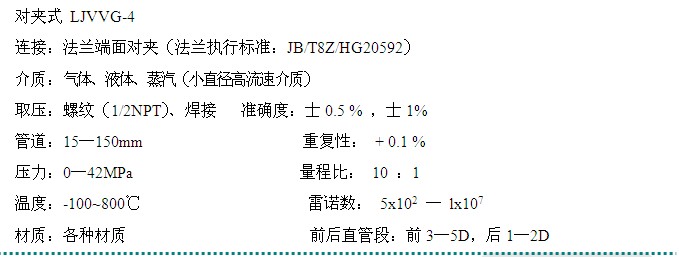

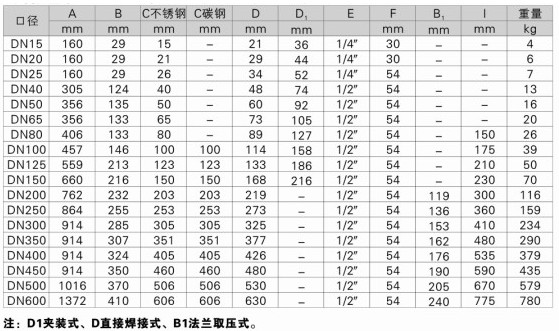

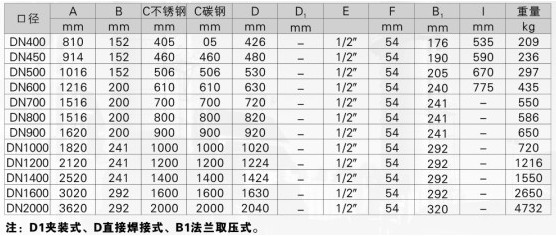

2、高壓型(PN4.0~PN10)LJVVG-1 、LJVVG-3 、LJVVG-4 、LJVVG-5

3、優點
配普通差壓變送器的優點：
?  成本優勢：
配普通差壓變送器，可輸出與流量成平方關系的4～20mA信號，然后送往計算機或流量積算儀開方積算流量。
更少的開關閥門及管件，節省安裝成本。
在冬季不需進行伴熱來防凍。

配多變量變送器的優點：
配多變量變送器，本體即可顯示瞬時積累流量，并可進行溫壓補償、流量積算。并可4～20mA輸出。
精度優勢：
? 精度優勢：
實時全參數動態數字補償技術：實現溫度補償功能，是V錐式流量計的基本功能。這一點普通流量積算儀也可實現，不同的是VCF內錐式流量計使用的是實時全參數動態數字補償，而非普通積算儀的映射式參照修正。
? 功能優勢：
由于采用多參數及Hart通訊，用戶可以通過一臺儀表測量多個參數，裝在現場的LJVCF內錐式流量計可以在控制室用PC遠程操作，也可以在便攜狀態下接入手操器調整。同時V錐式流量計的現場按鍵模式使用戶可在現場直接按鍵設定。
V錐式流量計集成了流量積算儀的關鍵功能，簡化了DCS或二次表的補償運算工作。在使用4-20mA作為傳輸信號時，DCS或二次表僅需具備累計/報警/記錄/供電功能即可，在使用Hart作為傳輸信號的系統中，還可以持續跟蹤監測變送器的第二/第三/第四度量。
?   成本優勢：
一臺V錐式流量計可輸出流量/壓力/溫度多個變量變送器，可節省采購成本。
更少的變送器，更少的布線，更少的開關閥門，節省安裝成本。
變送器直接輸出瞬時或累計流量，簡化流量積算的系統資源，接DCS更方便，節省系統成本。
可根據具體需要訂制程序，提高軟件附加值，不必采購二次表，節約硬件成本。

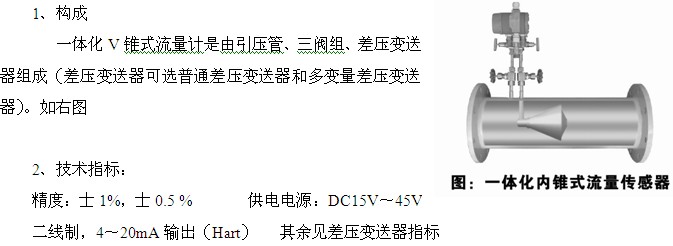

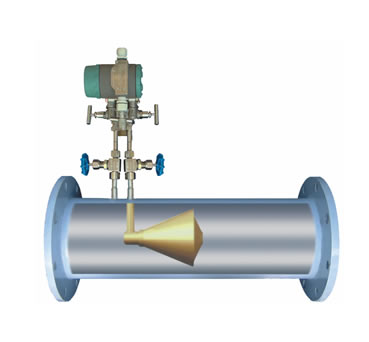

4、多變量一體化V錐式流量計原理圖

5、多變量變送器技術指標
電源 供電范圍：DC15V~45V
輸出
輸出信號：二線制，4~20mA輸出（Hart）（用戶可選擇輸出絕對壓力、溫度、瞬時和累積流量）
輸出信號極限：lmin為3.5mA，可組態標準設置lmin為3.8mA，lmax為20.5mA。
報警電流：lmin為3.5~4mA可組態，標準設置3.6mA，lmax為20~22.5mA可組態，標準設置21mA

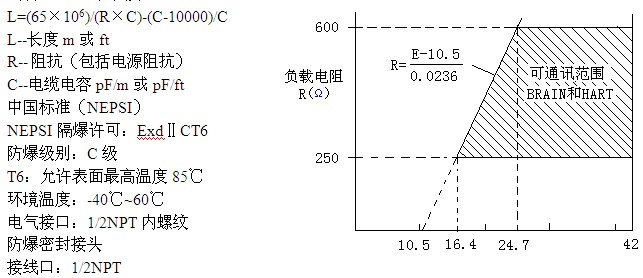

通訊距離：用多芯雙絞線的最大通訊距離為1.5Km，通訊距離因電纜類型而異，可用下述公式確定   電纜長度：

適用電纜外徑：φ8.5±0.5mm
外殼防護
外殼：鑄鋁，環氧樹脂噴涂，丁晴橡膠O型環
防護等級：IP67
溫度0~100%RH
