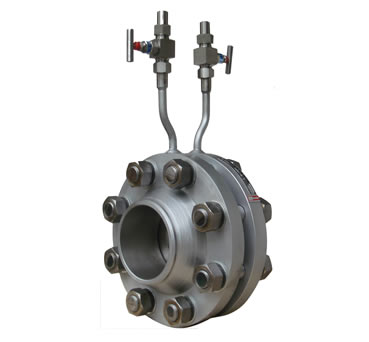

差壓式流量計是一類歷史悠久、用量較大的流量計。以節流裝置作為檢測件的差壓式流量計則是其中較為廣泛應用的一類流量計。我們稱之為節流式差壓流量計，它應用范圍非常廣。所有單相流體，包括液、氣、蒸汽等皆可測量，部分混相流體，如氣固、氣液、液固等亦可應用，一般工業生產過程中的管徑，工作狀態（壓力、溫度）皆可測量。為適應廣泛的使用需要，節流件檢測裝置有數十種之多。標準節流裝置（孔板、噴嘴）是全世界通用的，并得到國際計量組織的認可（IS05167），使得它無需實流校準而可預估流量與輸出信號的關系及測量誤差。

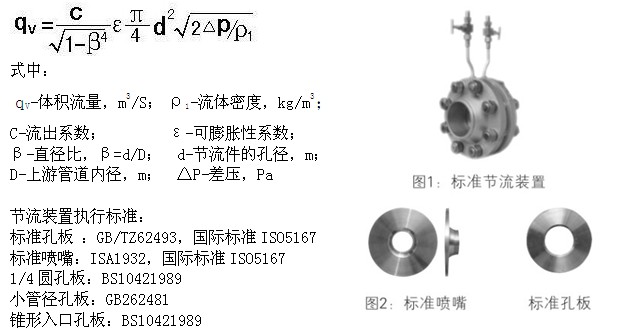

節流式差壓流量計是根據流體通過節流裝置，使部分壓力能轉變?yōu)閯幽墚a(chǎn)生差壓信號的原理而工作的。節流式差壓流量計由節流裝置和差壓變送器組成。

三、節流裝置的分類
1、標準節流裝置

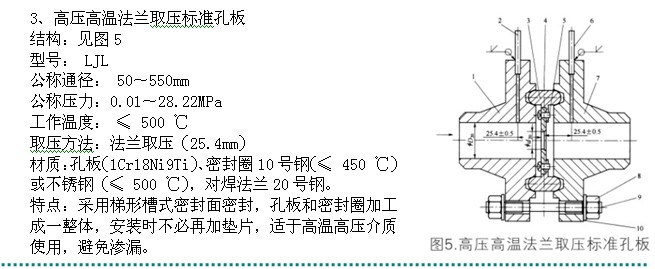

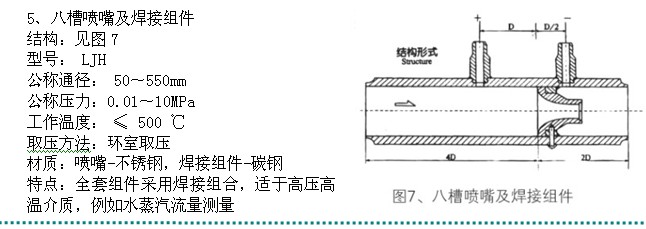

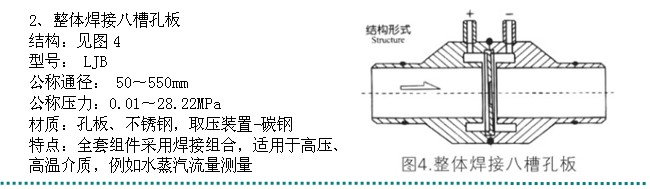

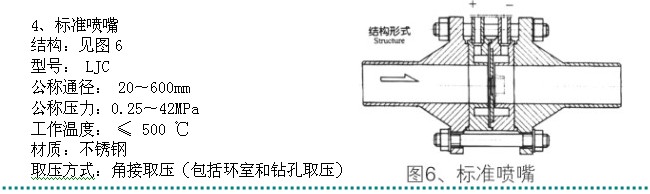

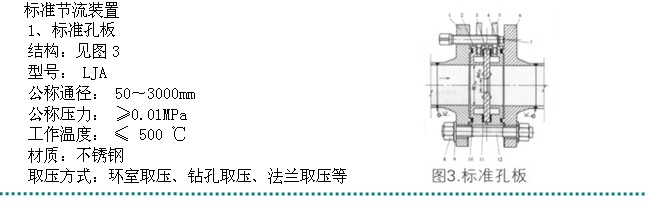

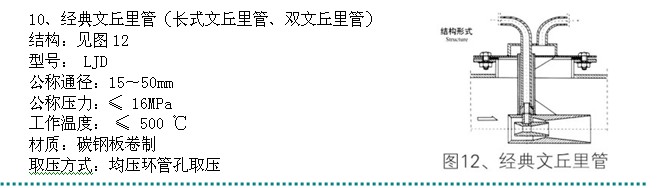

標準孔板/標準噴嘴/文丘里管/文丘里噴嘴

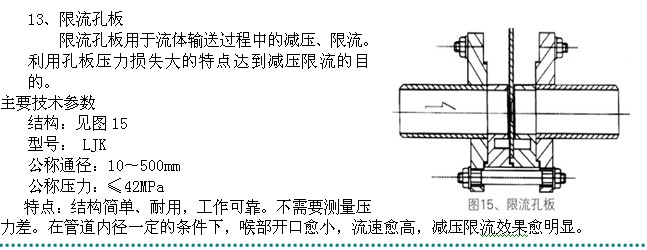

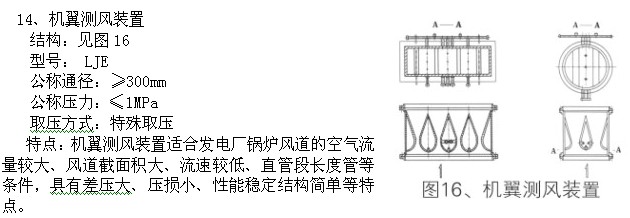

2、非標準節流裝置

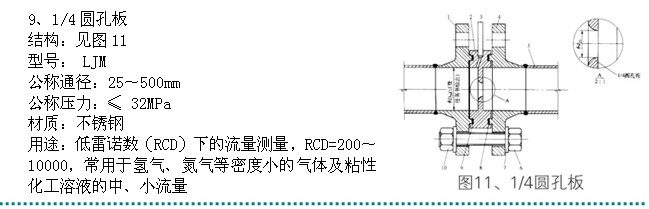

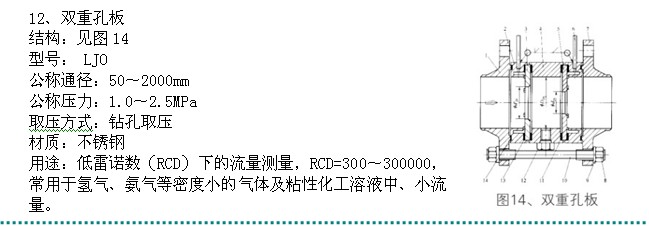

1）低雷諾數用 1/4圓孔板，錐形入口孔板，雙重孔板，雙斜孔板，半圓孔板等；

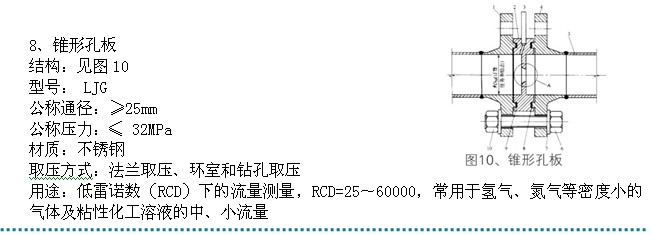

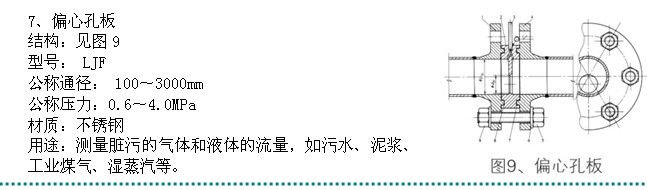

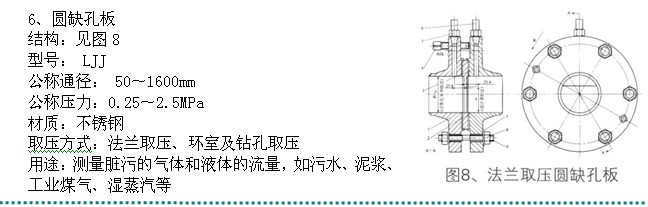

2）臟污介質用 圓缺孔板，偏心孔板，環狀孔板，楔形孔板，錐形孔板，彎頭節流件等；
3）低壓損用 羅洛斯管，道爾管，矩形文丘里管，通用文丘里管，雙重文丘里噴嘴，Vasy管等；

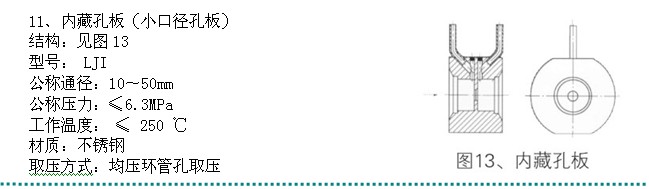

4）小管徑用 小于50mm節流件，整體（內藏）孔板等；
5）端頭節流裝置 端頭孔板，端頭噴嘴，Borda管等；
6）寬范圍度節流裝置 變壓頭變面積孔板（線性孔板）；
7）脈動流節流裝置；
8）臨界流節流裝置；
9）混相流節流裝置。

1、適應氣體、液體等多種流體，水、空氣、蒸汽、天然氣、煤氣、油品等。從高溫高壓流體到低溫、負壓流體，適應范圍最廣。
2、結構簡單、牢固，使用壽命長。
3、性能穩定，工作可靠，配各種功能的差壓變送器，可滿足不同用戶的需求。
4、安裝、使用、維護方便。
5、無需實流校驗，對氣體流量、大口徑流體流量，尤為重要。

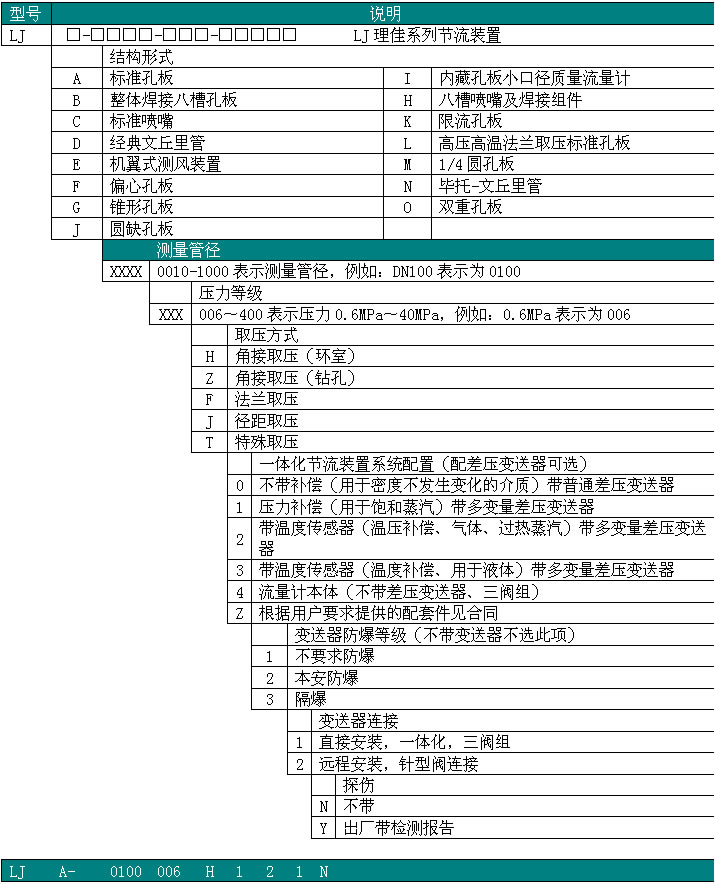

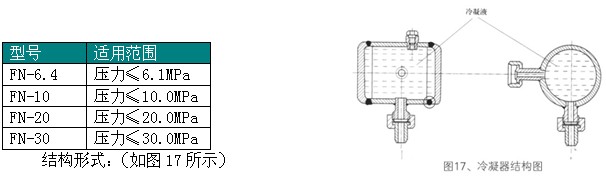

1、冷凝器
為了防止高溫介質對差壓變送器造成損壞，需在節流裝置和差壓變送器之間的導壓管上裝上冷凝器，以達到保護差壓變送器的目的。
型號及使用范圍

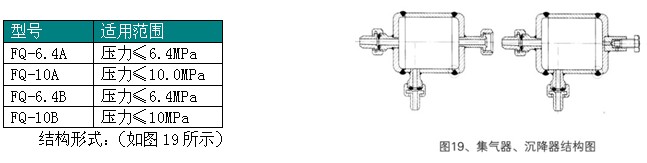

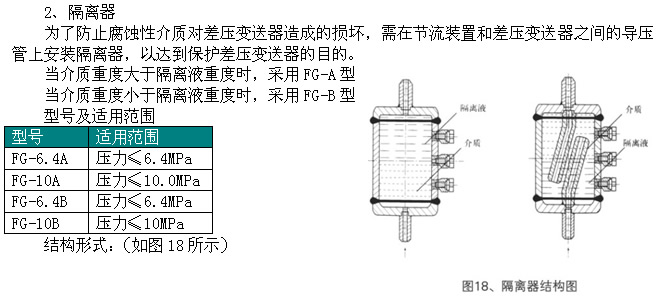

3、集氣器、沉降器
當被測介質為液體時，為了防止在引壓管中有氣體存在而影響測量，一般需在引壓管線的最高部位安裝集氣器，以定期排放引壓管內的氣體，達到提供測量精度的目的。（FQ-A型）
當被測介質為氣體時，為了防止在引壓管中有氣體存在而影響測量，一般需在引壓管線的最低部位安裝集氣器，以定期排放引壓管內的氣體，達到提供測量精度的目的。（FQ-B型）
型號及適用范圍

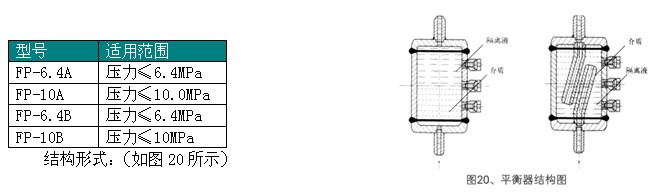

4、平衡器
測量開口容器或低壓容器的液位時，采用單層平衡器；
測量鍋爐水鼓水位時，采用雙層平衡器。

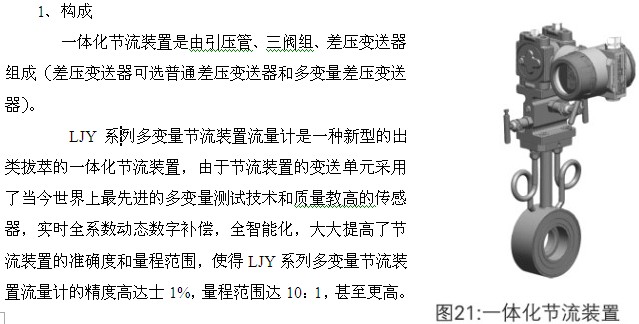

多變量測量技術是指二線制變送器帶有同時工作的多只傳感器，并以現場總線通訊協議輸出多個測量結果。V系列差壓式質量流量變送器功能相當于三臺現場變送器和流量積算儀之和。LJY系列可同時測量差壓/壓力/溫度，經微處理器補償和運算后，通過疊加在二線制4-20mA上的Hart通訊輸出。由于Hart協議可同時輸出多個參數，使用戶可以在多個測量值中選擇所需的輸出。如：瞬時/累計的質量流量、靜壓、差壓、流速、密度、溫度。
    2、技術指標：
精度：士1%                    供電電源：DC15V～45V
二線制，4～20mA輸出（Hart）   其余見差壓變送器指標
    3、優點
配普通差壓變送器的優點：
? 成本優勢：
配普通差壓變送器，可輸出與流量成平方關系的4～20mA信號，然后送往計算機或流量積算儀開方積算流量。
更少的開關閥門及管件，節省安裝成本。
在冬季不需進行伴熱來防凍。

配多變量變送器的優點：
配多變量變送器，本體即可顯示瞬時積累流量，并可進行溫壓補償、流量積算。并可4～20mA輸出。
? 精度優勢：
實時全參數動態數字補償技術：實現溫度補償功能，是LJ節流裝置的基本功能。這一點普通流量積算儀也可實現，不同的是LJ節流裝置使用的是實時全參數動態數字補償，而非普通積算儀的映射式參照修正。
? 功能優勢：
由于采用多參數及Hart通訊，用戶可以通過一臺儀表測量多個參數，裝在現場的LJ節流裝置可以在控制室用PC遠程操作，也可以在便攜狀態下接入手操器調整。同時LJ節流裝置的現場按鍵模式使用戶可在現場直接按鍵設定。
LJ節流裝置集成了流量積算儀的關鍵功能，簡化了DCS或二次表的補償運算工作。在使用4-20mA作為傳輸信號時，DCS或二次表僅需具備累計/報警/記錄/供電功能即可，在使用Hart作為傳輸信號的系統中，還可以持續跟蹤監測變送器的第二/第三/第四度量。
?   成本優勢：
一臺LJ節流裝置可輸出流量/壓力/溫度多個變量變送器，可節省采購成本。
更少的變送器，更少的布線，更少的開關閥門，節省安裝成本。
變送器直接輸出瞬時或累計流量，簡化流量積算的系統資源，接DCS更方便，節省系統成本。
可根據具體需要訂制程序，提高軟件附加值，不必采購二次表，節約硬件成本。

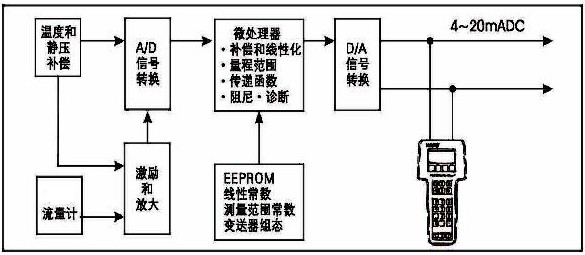

4、一體化LJ節流裝置原理圖

5、多變量變送器技術指標
電源 供電范圍：DC15V~45V
輸出
輸出信號：二線制，4~20mA輸出（Hart）（用戶可選擇輸出絕對壓力、溫度、瞬時和累積流量）
輸出信號極限：lmin為3.5mA，可組態標準設置lmin為3.8mA，lmax為20.5mA。
報警電流：lmin為3.5~4mA可組態，標準設置3.6mA，lmax為20~22.5mA可組態，標準設置21mA

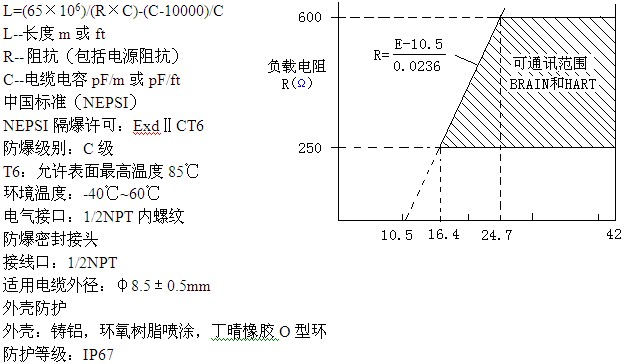

通訊距離：用多芯雙絞線的最大通訊距離為1.5Km，通訊距離因電纜類型而異，可用下述公式確定   電纜長度：
